¿Está interesado en construir modelos 3D con su dron pero no puede permitirse la licencia del software Skydio 3D de 2999 dólares al año? ¿O $99 por mes por SkyBrowse o algunos de los otros paquetes de fotogrametría interesantes pero costosos? ¿Qué tal el software gratuito de escaneo con drones?
Entonces deberías probar Meshroom. El programa basado en Windows y Linux existe desde hace algún tiempo, pero no ha sido adoptado ampliamente por la comunidad de drones. He estado jugando con él durante la semana pasada y estoy impresionado. Básicamente, tomas un video de 360 grados del objeto que esperas escanear. Luego, Meshroom observa los cuadros individuales y determina cómo debe verse el objeto en el espacio 3D.

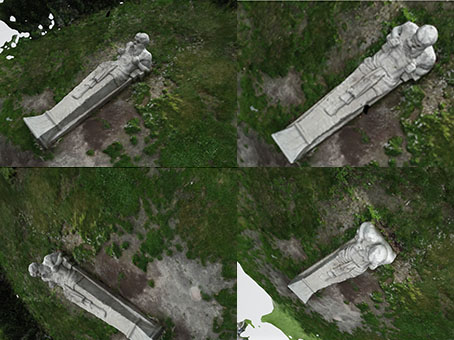

Mi plan era escanear una de las estatuas del centro de Toronto. Pero las autoridades se están poniendo irritables por hacer volar drones alrededor de la gente, así que fui a un jardín de esculturas donde guardan ornamentaciones arquitectónicas antiguas. Y escaneé a este tipo.
Es cierto que podría haberlo hecho con un teléfono móvil, pero no tan bien como con un DJI Mini2. Y el tiro rápido Función circular es tu mejor amigo aquí. En un par de minutos tuve un bonito vídeo de 360 grados del anciano. Tomé algunos primeros planos de su rostro por si acaso. Aparentemente, Meshroom funciona mejor sin sombras oscuras, así que aquí tienes una buena razón para volar tu dron en un día nublado.
Software gratuito de escaneo de drones
Meshroom construye su modelo a partir de una serie de fotografías. ¿Cómo se convierte un vídeo en imágenes fijas? Si el vídeo es lo suficientemente corto, puedes utilizar una herramienta (¡gratuita!) como Online Convert. Utilicé After Effects, que decididamente NO es gratuito, pero es a lo que estoy acostumbrado. Cuando renderices tu vídeo, hazlo como una secuencia JPEG.
Esto generará MUCHAS imágenes fijas, así que asegúrese de almacenarlas en una carpeta donde pueda realizar un seguimiento de ellas. Los míos son DJI_0190_0 a DJI_0190_495.

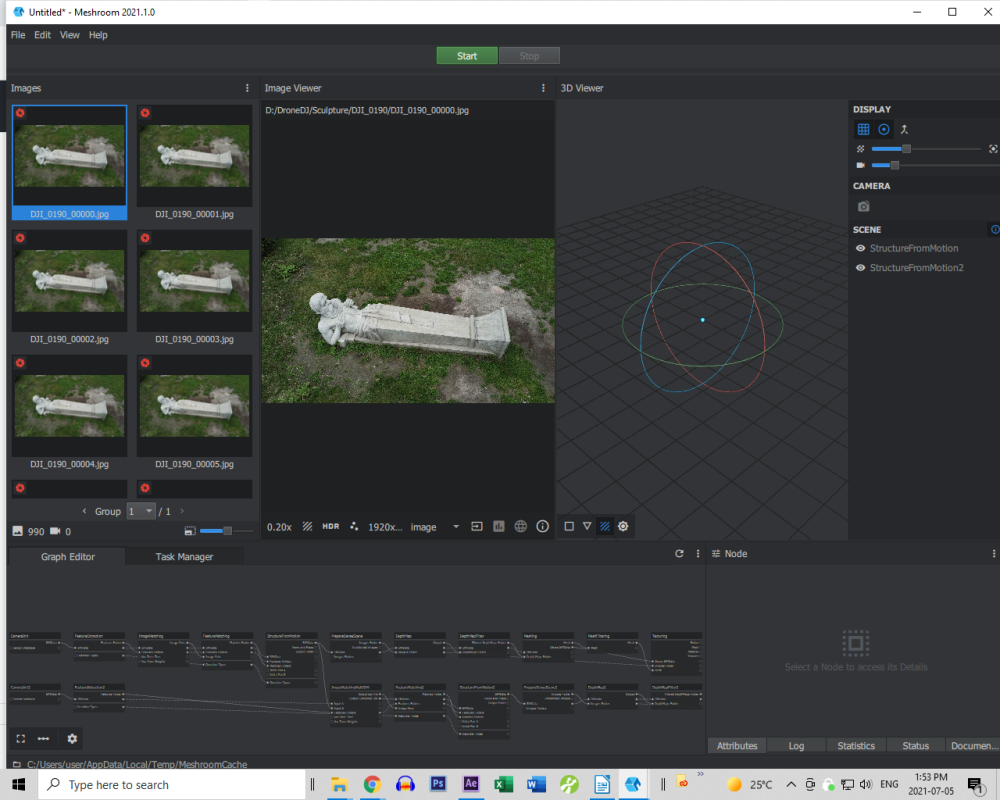

Ahora, descargue y abra Meshroom. Puede parecer desalentador al principio, pero es sorprendentemente sencillo. Todos esos nodos en la parte inferior de la pantalla parecen intimidantes, pero los principiantes pueden ignorarlos con seguridad. Sin embargo, si te pierdes, aquí tienes un buen tutorial de Youtube.
Lo que queremos hacer es arrastrar todas las imágenes relevantes al cuadro de la izquierda donde dice Imágenes. Meshroom dice que cuantas más fotos, mejor. Pero 495 imágenes parece excesivo. Prusa recomienda alrededor de 100 fotografías si planeas realizar una impresión 3D.
Arrastré aproximadamente una de cada diez imágenes seleccionando todos los archivos con un «5» en ellos. Parecía funcionar bien. Y también incluí algunos primeros planos del rostro. Meshroom realmente puede darle sentido a esto. Asombroso.
Y ahora, presione Iniciar. Meshroom le preguntará dónde desea guardar el proyecto. Recuerde realizar un seguimiento de esto; será importante más adelante. Presione Iniciar nuevamente. Y luego ve a preparar el almuerzo. Aquí es cuando ocurre la magia, pero es magia lenta, dependiendo de cuántas fotografías hayas arrastrado. Finalmente, la línea verde en la parte superior cruzará completamente la pantalla y listo. Meshroom genera el archivo escaneado como un archivo .obj, pero no indica muy bien dónde lo almacena. Por eso debes recordar dónde guardaste el proyecto. Resulta que está en una subcarpeta de una carpeta llamada Texturing, pero puede ser más fácil usar la ventana de búsqueda y buscar un archivo con el sufijo .obj.
Si lo único que quieres es el escaneo 3D, ¡ya está!
Pero a mucha gente le gustaría una impresión 3D de su arduo trabajo, por lo que el siguiente paso es eliminar todo lo que no desea imprimir; los árboles, la hierba, el fotógrafo.
Probablemente haya muchas maneras de hacer esto, pero en la segunda parte te mostraré cómo lo hice. Mientras tanto, busca algo para escanear porque tu dron más Meshroom convierten todo el mundo físico en una página más de Thingiverse.
Ah, si aún no lo tienes, descarga otro programa llamado Blender (¡gratis!) porque necesitaremos su sutil alquimia para ayudarnos a convertir nuestras abstracciones de datos en realidad.
